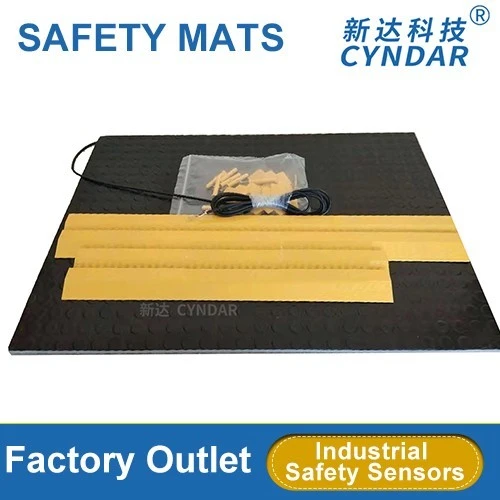

Varnostna podloga
PSM4-300*600-FBK
- Ime izdelka: Varnostna podloga
- Model Black Mat: PSM4-300*600-FBK
- Yellow Mat Model: PSM4-300*600-FYK
- Model rdeče preproge: PSM4-300*600-FHK
- Širina senzorske blazine: 300 mm
- Dolžina senzorske podloge: 600 mm
- Skupne dimenzije namestitve: 390 mm * 690 mm (vključno z rumeno aluminijevo zlitino, ki nima funkcije zaznavanja in je neobvezna)
- Moč sprožitve: 35 kg
- Material: PVC osnovna plošča + gumijasta kontaktna plošča (trda podloga)
- Dolžina kabla: 3m
- Žična jedra: 4-žilna
- Izbirni dodatki: Varnostni rele
- Model: SRC106
- Napajanje: 24V DC
- Izhod: trenutni 3 NO + trenutni 1 NC
- Ponastavitev: samodejna in ročna ponastavitev
Opomba: Podloge ne smete priključiti neposredno na vir napajanja. Prenapetost in tok lahko povzročita notranjo izgorelost. Priporočljiv je varnostni rele.
Če potrebujete zaporedno povezavo več preprog z eno napravo, se obrnite na službo za pomoč strankam in zagotovili vam bomo risbo za potrditev.
Za več specifikacij glejte uporabniški priročnik in se obrnite na službo za stranke.
pogosta vprašanja
V: Ali imate poseben oddelek za nadzor kakovosti?
O: Seveda imamo poseben oddelek za inšpekcijo kakovosti. Naše podjetje uporablja strog sistem nadzora kakovosti in sistem storitev. Zaposleni v Cyndarju bodo pred prodajo vsakega izdelka izvedli vrsto testov, da bi zagotovili, da ni težav s kakovostjo pred prodajo.
V: Kako prilagoditi izdelke glede na delovne pogoje?
A:1. Izdelano-po meri: podjetje lahko izvaja prilagojeno oblikovanje in proizvodnjo glede na posebne okoliščine in zahteve uporabnikov; oblikujte najboljše inteligentne rešitve glede na potrebe vaše panoge. 2. Kontaktirate nas lahko prek e-pošte, WhatsApp ali WeChat, da nam sporočite svoje potrebe in delovne pogoje. Izbrali bomo pravi izdelek za vas
Opis strukture modela varnostne preproge
PSM4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Model |
širina | Dolžina | Število spojev |
Opis velikosti |
Konfiguracija barve/materiala |
Konfiguracija upora |
Dolžina kabla |
Krmilnik |
|
PSM4 (privzeto) |
L2: Širina varnostne blazinice |
L1: dolžina varnostne podloge | L1: Ne pišem |
O: Po namestitvi zunanjega okvirja |
B: Črna gumijasta površina (privzeto) |
K: 4-žilni kabel (privzeto) |
3m: standardna konfiguracija. Ne piše (privzeto) |
SRC: varnostni rele |
|
PSM6 |
2: Spojite 2 kosa |
F: Neto velikost preproge, potreben je dodaten okvir |
Y: Rumeni PVC (vzorec) |
KF: 2 kompleta po 2 jedra |
6m: 6 metrov kabla |
|||
| PSM11 |
3: Spojite 3 kose |
P: Neto velikost preproge, brez zunanjega okvirja |
H: Rdeči PVC (vzorec) |
R: S priključnim uporom (8,2 KΩ) |
8m: 8 metrov kabla |
|||
| 4: Spojite 4 kose |
S: Prilagojeni tip |
| Osnovni parametri varnostne preproge | ||||||
|
Prilagodi se območju zaznavanja |
Primeren je za inšpekcijsko osebje v splošnih delovnih pogojih in ne prenese zmečkanin vozil in udarcev težkih predmetov. |
|||||
|
Priporočene priložnosti uporabe |
Primerno za varnostno zaščito v delovnih območjih osebja; PSM4 - običajni model, trda plošča je bolj-odporna na obrabo in vzdržljiva ter je primerna za eno stran, večjo od 400 mm (privzeto je PSM4 brez navodil); PSM6 - Mehka podloga, bolj odzivna, ne-upogljiva, primerna za majhne velikosti; PSM11 - mehko podložen, tanjši, ne-upogljiv, višina omejena za ozke lokacije; |
|||||
|
Uporabne industrije |
Papirna industrija, elektronska industrija, proizvodne linije za varjenje avtomobilov, proizvodne linije za kovanje, splošne industrijske aplikacije in avtomatski paletizatorji ter druge lahke in težke industrijske aplikacije |
|||||
|
Mere (neto mat) |
Razpon širine po meri: 200mm-1000mm Prilagojeno območje dolžine: 200mm-2000mm |
Material površine-PSM4 |
PSM4-guma (črni delci za-protizdrsnost) ali PVC (rdeči in rumeni vzorci za protizdrsnost); |
|||
|
Oblika za tesnjenje robov |
Tesnilo robov iz rumenega aluminija |
Material površine-PSM6, PSM11 |
Trd podplat |
|||
|
Največja dovoljena obremenitev (8 ur) |
Manjši ali enak 400 N/cm2 |
Mehanska življenjska doba PSM4 |
＞1,000,000 |
|||
|
Najvišja vlažnost (23 stopinj) |
95 % (kondenzacija) |
Mehanska življenjska doba PSM6 |
＞800,000 |
|||
|
Temperatura okolja (uporabno okolje) |
-5 stopinj do 55 stopinj (brez zaledenitve ali kondenzacije) |
Mehanska življenjska doba PSM11 |
＞700,000 |
|||
|
Temperatura okolja (shranjevalno okolje) |
-10 stopinj do 60 stopinj |
Kabel |
4-žilni*0,32² oklopljen kabel, standard 3M (lahko ga prilagodite in podaljšate) |
|||
|
Sprožilna sila |
PSM4-Odrasli 35KG |
PSM6/11-Odrasli 20KG |
Vrsta izhoda |
2NO (pasivno normalno odprto) |
||
|
Stopnja zaščite |
IP65 |
Serijska povezava |
Dovoljena je serijska povezava manj kot 5/6 blokov (ali ne več kot 4-5 kvadratnih metrov) |
|||
|
Debelina |
PSM4-14 mm |
PSM6-15 mm |
PSM11-11 mm |
Največja napetost regulatorja |
DC24V (z uporabo krmiljenja 0V) |
|
|
Odzivni čas |
<30 ms |
Preklopni tok\\napetost |
Maks. 100 mA \\ 5 V |
|||
|
Teža |
Približno 20 kg/m² |
Dovoljeno območje enega bloka |
1.5m² |
|||
|
Ustrezati Standardna aplikacija |
Ne-izoliran varnostni zaščitni sistem, sestavljen iz varnostne preproge in varnostnega releja SRC106, izpolnjuje naslednje standarde. EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1 |
|||||
